Special Technology — Rock Crushing
自走式破砕機(ガラパゴス)工法
現場で発生する自然石を破砕処理してリサイクル。大幅なコストダウンに貢献
技術トップへ戻る
Galapagos Method
自走式破砕機(ガラパゴス)工法とは
ガラパゴスは、現場で発生するコンクリート殻や自然岩を投入すると、内部クラッシャーにより設定粒径に自動的に破砕することができます。破砕物は、路盤材や埋戻材としてのリサイクル使用やダンプトラックなどでの積荷効率の向上にも役立ちます。また、クラッシャーの隙間を50〜150mmで設定が可能ですので、自走式土質改良機との組合せで、ソイルセメント材の母材粒径の調整にも活躍しています。これまでは自然岩混じりの建設発生土は、処分と新材購入という二重のコストがかかっていましたが、ガラパゴスの導入で現場でリサイクル可能な状態に破砕・調整できるため、大幅なコスト削減が見込めます。さらに、自動運用できますので、投入オペレータ以外に補助作業員は必要なく、自走式のため様々な現場での運用が手軽に行えるので省人化と運用設備費用も抑えられます。
| 型 式 | BR380JG | |
| 運転質量 | 33,000kg | |
| 定格出力 | 134kw | |
| 2,050rpm | ||
| 寸 法 | 全 長 | 12,500mm |
| 全 高 | 3,200mm | |
| 全 幅 | 2,950mm | |
| 輸送時全幅 | 2,800mm | |
| シュー幅 | 500mm | |
| 履帯中心距離 | 2,280mm | |
| 接地長 | 3,275mm | |
| クラッシャ | 供給口寸法 | 1,065×550mm |
| 出口スキマ調整範囲(開き側) | 50〜150mm | |
BR380JG(ガラパゴス)

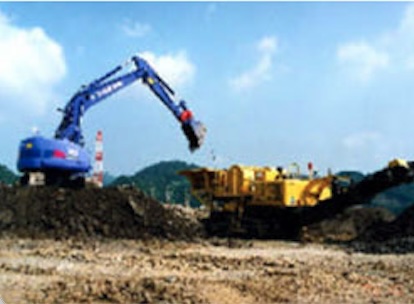

原石の投入
▶
破砕後の排出
掘削岩やコンクリートの二次破砕に。破砕サイズは50〜150mmで調整ができます。
